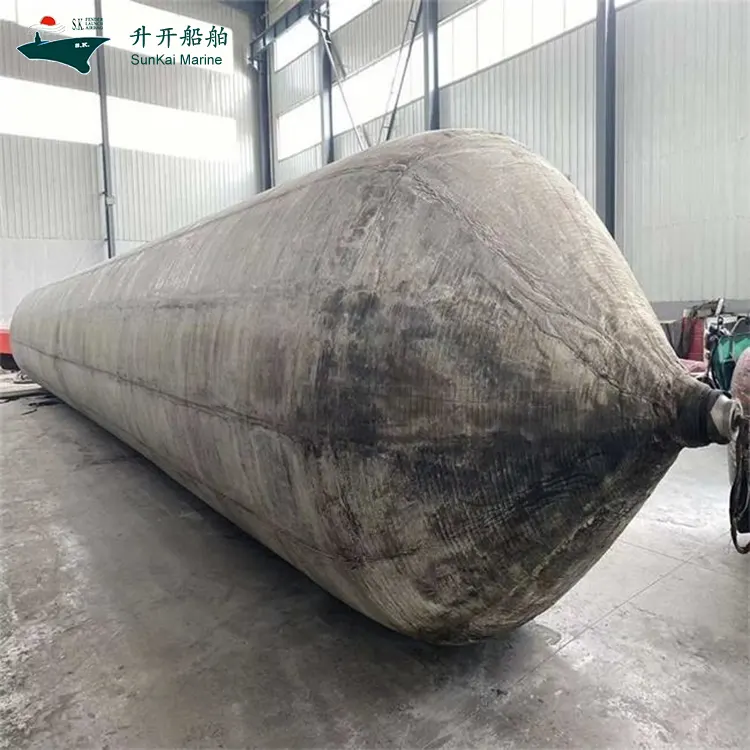

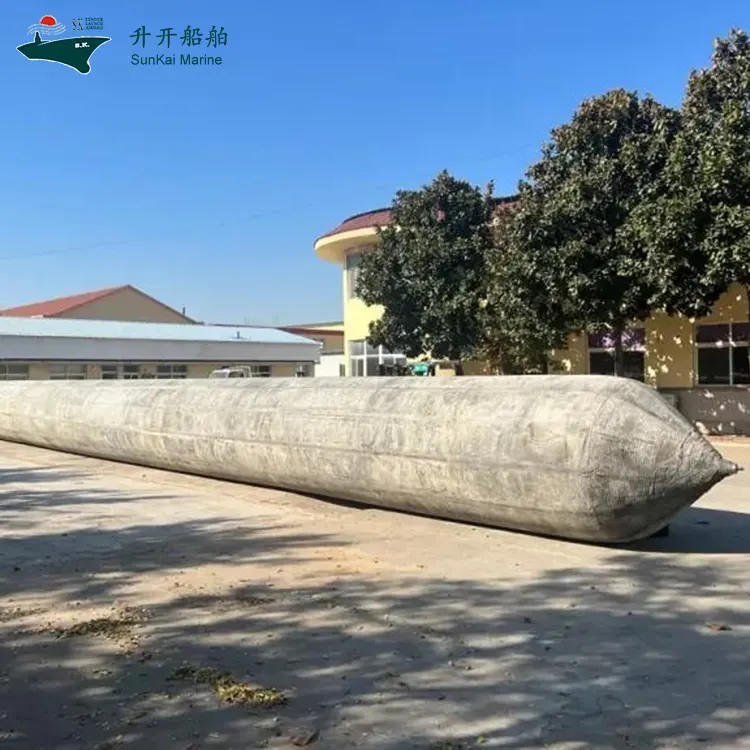

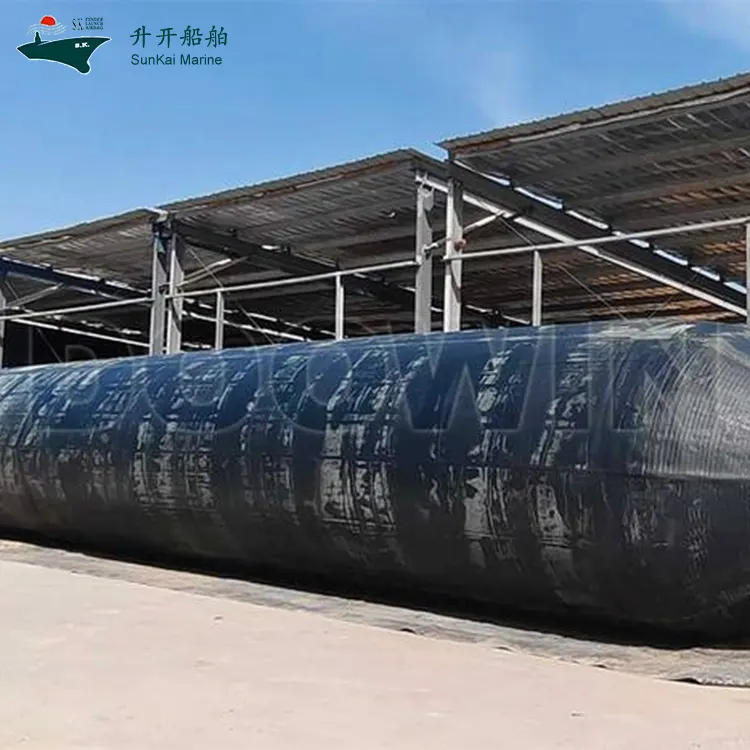

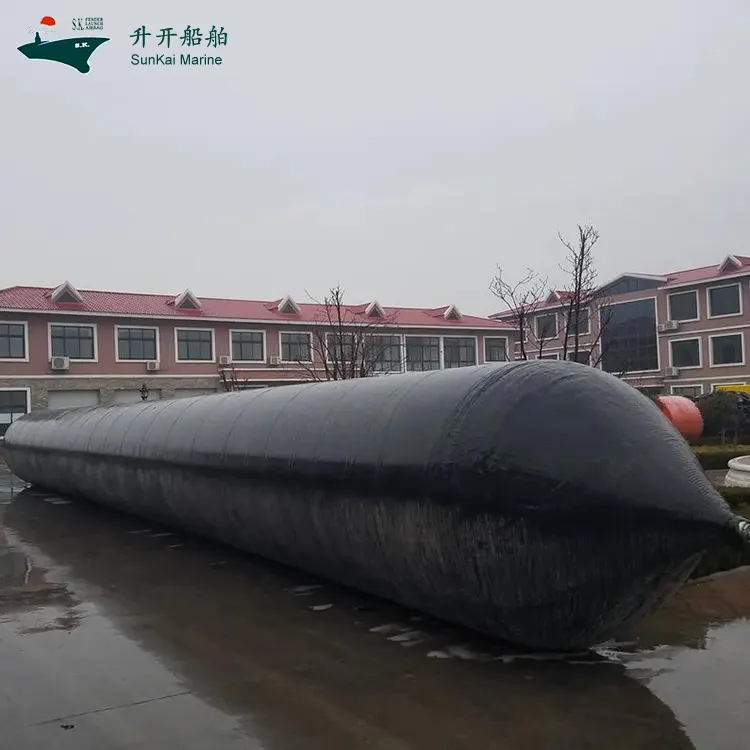

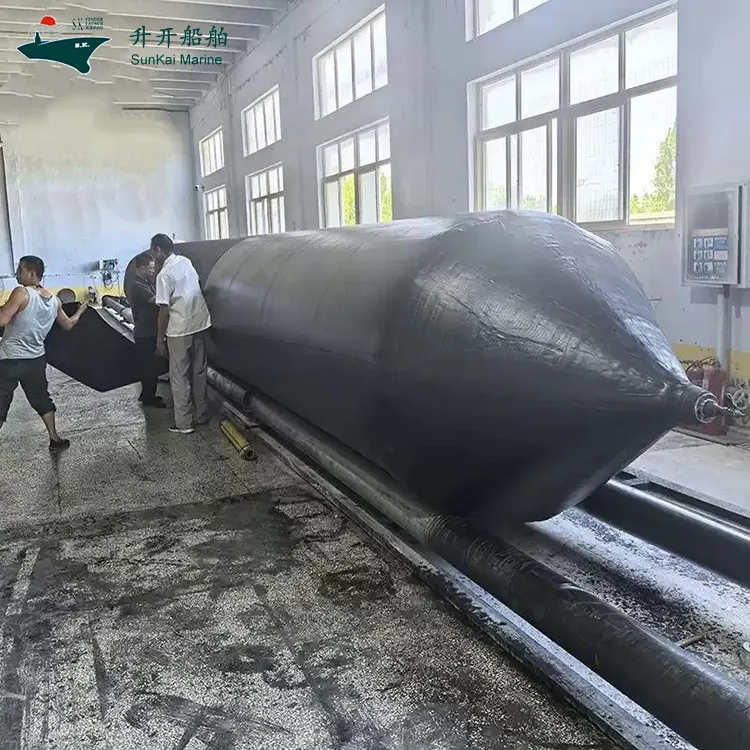

Airbag marino en dique seco

Qingdao SunKai Marine Supplies Co., Ltd. suministra Dry Dock Marine Airbag, una bolsa de aire de gran diámetro y alta presión diseñada específicamente para el traslado de embarcaciones en dique seco, sellado temporal y operaciones eficientes de atraque y desacoplamiento como una alternativa rentable a las puertas de muelle tradicionales. Construidas según las normas ISO 14409:2011 y CB/T 3795 con refuerzo de cable multicapa de alta resistencia, estas bolsas de aire cuentan con diseños de extremos especiales para una fácil conexión en serie y un acoplamiento rápido. Invitamos a los principales astilleros y autoridades de gestión de muelles a contactarnos para realizar compras.

¿Qué es el airbag marino en dique seco?

Dry Dock Marine Airbag es un dispositivo de carga cilíndrico flexible hecho de caucho de alta resistencia y cordón de neumático sintético, que utiliza aire comprimido como medio de trabajo. Cuando se infla, forma un cilindro rígido que crea un soporte rodante de baja fricción entre el casco del barco y el suelo, lo que permite las operaciones de lanzamiento, arrastre, reubicación, atraque y atraque del barco.

En comparación con los métodos tradicionales de botadura de embarcaciones, como rampas de gravedad, diques secos flotantes y elevación con grúa, este producto requiere una infraestructura mínima, ofrece flexibilidad operativa, garantiza seguridad y controlabilidad y es reutilizable. Se ha convertido en el equipo preferido para los astilleros y empresas de reparación de embarcaciones pequeños y medianos de todo el mundo.

Ventajas clave

  Alta presión y gran diámetro: rango de diámetro de 1,5 m a 3,0 m, presión de trabajo nominal de 0,15 MPa a 0,25 MPa, capacidad de carga por unidad de longitud que supera con creces las bolsas de aire estándar y cumple con los requisitos de embarcaciones grandes.

  Capacidad de conexión en serie: El diseño especial del accesorio metálico del extremo admite la conexión en serie axial de múltiples bolsas de aire, extendiendo la longitud efectiva de soporte a más de 50 m.

  Sistema de acoplamiento rápido: Equipado con conectores rápidos dedicados y colectores de inflado paralelos, múltiples bolsas de aire se inflan simultáneamente con una presión uniforme, lo que mejora la eficiencia operativa en un 60%.

  Alternativa a las puertas de muelle tradicionales: pueden servir como estructuras temporales de bloqueo de agua, combinadas con cortinas de sellado para permitir operaciones en dique seco, lo que reduce significativamente los costos de mantenimiento y construcción de puertas de muelle permanentes.

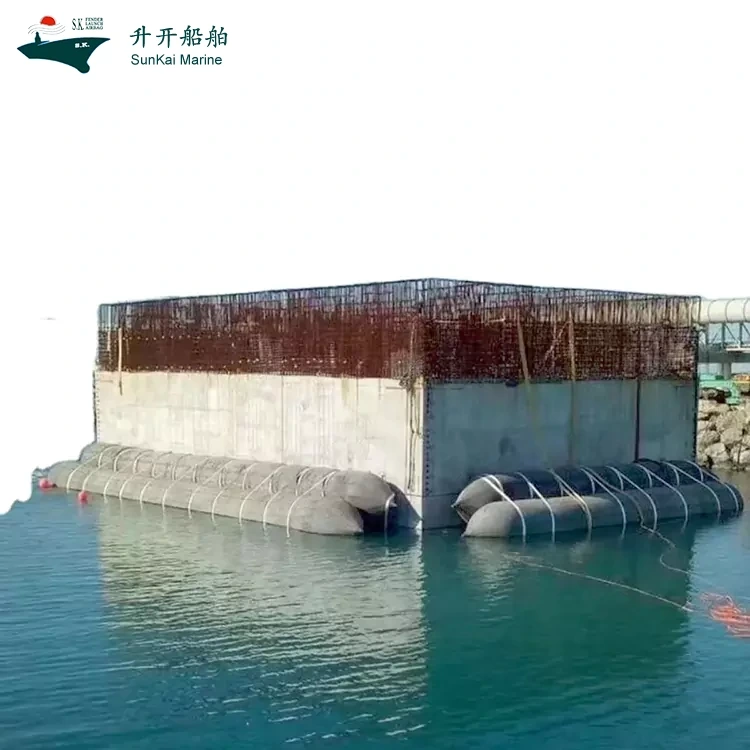

  Transporte de componentes pesados: ampliamente utilizado en el movimiento de cajones, transporte terrestre de componentes de hormigón grandes, carga rodante de módulos de estructura de acero y otros escenarios logísticos de ingeniería pesada.

  Certificaciones de sociedades de clasificación múltiple: CCS, BV, ABS, LR, DNV y otros importantes servicios de certificación de sociedades de clasificación internacionales disponibles, que cumplen con los requisitos de astilleros y proyectos de ingeniería marina nacionales y extranjeros.

Presupuesto

Principales especificaciones de esta serie de productos. Se pueden personalizar otros tamaños bajo petición.

Aplicaciones

  Botadura de buques: Nuevos buques botados desde gradas, probados para buques de hasta 75.000 DWT.

  Transporte y reparación de embarcaciones: embarcaciones desembarcadas para mantenimiento sin una costosa infraestructura de dique seco.

  Operaciones de dique seco: ayudar a la entrada y salida de embarcaciones de los diques secos, reduciendo la dependencia de las puertas de muelle tradicionales.

  Salvamento y rescate marítimo: ayuda a la flotabilidad para la recuperación de embarcaciones varadas o hundidas y el levantamiento de emergencia.

  Movimiento de Estructuras Pesadas: Transporte terrestre de cajones, grandes estructuras de hormigón y componentes industriales pesados.

  Atraque Temporal: Apoyo al atraque y amarre temporal en aguas sin instalaciones de muelle fijo.

Parámetros técnicos

Parámetros estructurales:

· Rango de diámetro: 0,6 m - 4,0 m (estándar 0,8 m-2,5 m)

· Longitud efectiva: 3m - 35m (estándar 6m-22m)

· Longitud total: longitud efectiva + extremos cónicos (aprox. 0,5-1,0 m por extremo)

· Capas de cordón: 3 - 20 capas (estándar 4-10 capas)

· Grosor del caucho exterior: 2,0 mm - 3,0 mm

· Grosor del caucho interior: 1,5 mm - 2,0 mm

Parámetros de rendimiento:

· Presión nominal de trabajo: 0,05MPa - 0,25MPa (por modelo y capas)

· Presión de rotura mínima: >= 3 veces la presión de trabajo nominal

· Factor de seguridad: >= 3,0 (modelos premium >= 4,5)

· Estanqueidad: caída de presión en 1 hora <= 5 % a presión nominal

· Coeficiente de fricción de rodadura: <= 0,05

· Rango de temperatura de funcionamiento: -25 °C a +60 °C

· Vida útil: 5-8 años o 200-300 ciclos de uso

Parámetros materiales:

· Resistencia a la tracción del caucho exterior: >= 18MPa

· Alargamiento de rotura del caucho exterior: >= 400%

· Dureza de la goma exterior (Shore A): 60 +/- 5 grados

· Permeabilidad al aire del caucho interior: <= 2,0 x 10^-15 cm2/s.Pa

· Resistencia a la rotura del cordón: >= 205N/hebra

· Resistencia de adhesión cordón-caucho: >= 8kN/m

Certificaciones y estándares

Los productos de bolsas de aire marinas de Qingdao SunKai Marine Supplies Co., Ltd. están estrictamente diseñados, fabricados e inspeccionados de acuerdo con los siguientes estándares nacionales e internacionales:

  ISO 14409:2011

Buques y tecnología marina: norma internacional sobre bolsas de aire para lanzamiento de buques, que especifica terminología, clasificación, dimensiones de los materiales, métodos de prueba, marcado, embalaje, requisitos de transporte y almacenamiento.

  ISO 17682:2013

Barcos y tecnología marina - Método para el lanzamiento de barcos utilizando la norma internacional de bolsas de aire, que especifica métodos, cálculos y requisitos de seguridad para las operaciones de lanzamiento de bolsas de aire.

  CB/T 3795

Estándar de la industria de construcción naval de China: bolsas de aire para transporte y botadura de barcos, que especifica la clasificación de productos, requisitos técnicos, métodos de prueba y reglas de inspección.

  GB/T 33487-2017

Estándar nacional de China - Barcos y tecnología marina - Bolsas de aire para lanzamiento de barcos, adoptando de manera equivalente el estándar internacional ISO 14409.

  Norma ISO 9001:2015

Certificación del sistema de gestión de calidad, que garantiza el control de calidad de todo el proceso, desde la adquisición de la materia prima hasta la entrega del producto terminado.

  Certificación de Sociedades de Clasificación

Productos disponibles con CCS (China), BV (Francia), ABS (EE. UU.), LR (Reino Unido), DNV (Noruega) y otros importantes servicios de certificación de sociedades de clasificación.

Preguntas frecuentes (FAQ)

P1: ¿Qué distingue a los airbags para dique seco de los estándar?

R1: Las bolsas de aire para dique seco generalmente requieren un diámetro mayor (1,5-3,0 m) y una presión de trabajo más alta para el atraque de embarcaciones grandes. Algunos cuentan con diseños de extremos especiales para una fácil conexión en serie y un acoplamiento rápido.

P2: ¿Pueden las bolsas de aire reemplazar las puertas del dique seco?

R2: En escenarios temporales o de emergencia, las bolsas de aire inflables grandes pueden servir como estructuras temporales de bloqueo de agua, pero no pueden reemplazar por completo las puertas permanentes del muelle. Su función principal es ayudar a la entrada/salida de los buques de los diques secos.

P3: ¿Cuántas bolsas de aire se necesitan para las operaciones en dique seco?

R3: Normalmente, el atraque de embarcaciones grandes requiere entre 10 y 30 bolsas de aire distribuidas uniformemente a lo largo de la eslora del barco, con 2 o 3 unidades de reserva. La cantidad específica debe ser determinada por ingenieros profesionales según el plan operativo.

P4: ¿Qué certificaciones y garantía se proporcionan?

A4: Fabricado según ISO 14409:2011, certificado ISO 9001. Certificados de sociedades de clasificación disponibles (CCS, BV, ABS, LR, DNV). Garantía: 24 meses con reparación/reemplazo gratuito por problemas de calidad de fabricación, además de soporte técnico de por vida.
